S7-1500系列

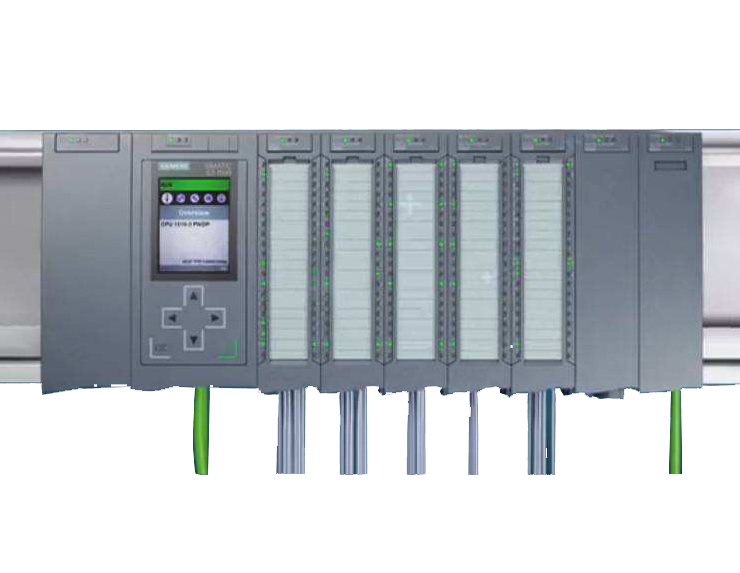

　　S7-1500系列PLC主要用于中高端工廠自動化控制系統，适合較複雜的應用。 S7-1500CPU模塊有标準型，緊湊型，分布式三種類型。 6款标準型CPU 模塊CPU1511-1PNCPU1513-1PNCPU1515-2PNCPU1516-3PN/DPCPU1517-3PN/DPCPU1518-4PN/DP 2款緊湊型CPUCPU1511C-1PNCPU1512C-1PN 2款分布式CPUCPU1510SP-1PNCPU1512SP-1PN|  SIMATICS7-1500标準型控制器|  | SIMATICS7-1500緊湊型控制器| SIMATICS7-1500組态編程使用STEP7V13Update4 或者以上版本，支持的編程語言：LAD（梯形圖）FBD（功能塊）STL（語句表）SCLGRAPH 中央機架至大支持32個模塊：CPU+31個模塊，這個比S7-300的強大了不少。機架是采用單排配置，所有模塊都在一個導軌上，通過U型連接器連接。  超過這些可通過ET200MP分布式 I/O進行擴展 對于分布式的 I/O 模塊隻能通過PROFINET或PROFIBUS連接，不存在S7-300中的360、361、365模塊隻能擴展1-2個機架的情況。 可擴展通信模塊CM/CP數量至多4、6、8個根據型号不等，S7-1500的通訊模塊主要有DP、PN、以太網。 S7-1500CPU 标配以太網端口，PROFIBUS接口。 博途  TIA博途平台包含：SIMATICSTEP7V13SP1，SIMATICWinCCV13SP1SINAMICSStartdriveV13SP1安裝以上三種軟件任意一種就會附帶安裝博途平台，可以把博途平台理解爲這三款軟件的“操作系統”。 STEP7 STEP7(TIAPortal) 能組态S7-1200、S7-1500、S7-300/400 和WinAC。STEP7(TIAPortal) 有2 種版本，可根據使用的PLC系列進行選擇： ①、STEP7Basic，用于組态S7-1200 ②、STEP7Professional，用于組态S7-1200、S7-1500、S7-300/400 和WinAC  WinCC WinCC(TIAPortal) 不同于傳統的WinCCV7 隻能組态上位機，WinCC(TIAPortal) 包括了傳統WinCC的全部功能，并且集成了組态觸摸屏的功能。按照博途的規劃以後不會存在單獨的觸摸屏組态軟件了。  補充：現在常用西門子觸摸屏編程軟件爲WinCCFlexible2008sp4與WinCCFlexibleSMARTV3。WinCCFlexibleSMARTV3主要用于SMARTV3系列觸摸屏，WinCCFlexible2008sp4用于除了SMARTV3系列之外的觸摸屏。 觸摸屏設備在西門子官方文檔中稱作SIMATIC 面闆，在資料中用到“面闆”描述的基本都是觸摸屏。 WinCC(TIAPortal) 有4種版本，具體使用那個版本，可根據組态的設備進行選擇： ①、WinCCBasic，用于組态精簡系列觸摸屏，在安裝STEP7Basic 和STEP7Professional 時WinCCBasic會自動默認安裝，這個版本應該不單獨提供。 ②、WinCCComfort，用于組态所有面闆（包括精智面闆和移動面闆） ③、WinCCAdvanced，可組态全系列觸摸屏和PC、單用戶站點。 ④、WinCCProfessional，可組态全系列觸摸屏和PC、單用戶站點以及SCADA 系統。 以上所有版本都是向下兼容，安裝了較高版本的自動會有較低版本的功能。

　　所屬分類:S7-1500系列

　　性能參數

　　CPU模塊：

　　标準型CPU：

　　6ES7518-4AP00-0AB0：CPU1518-4PN/DP，4MB程序，20MB數據；1ns；集成X1:2xPN接口，X2:1xPN接口，X3:1x1000M以太網，X4:1xDP接

　　6ES7518-4AX00-1AC0：CPU1518-4PN/DPMFP，4MB程序，20MB數據；1ns；集成X1:2xPN接口，X2:1xPN接口，X3:1x1000M以太網，X4:1xDP接口；可C/C++擴展PLC功能，至少需要2GBSIMATICMemoryCard。另有一個嵌入式Linux系統，可用C/C++開發Linux應用。該訂貨号包含MFPCPU、C/C++運行授權、OPCUA授權

　　6ES7517-3AP00-0AB0：CPU1517-3PN/DP，2MB程序，8MB數據；2ns；集成X1:2xPN接口，X2:1xPN接口，X3:1xDP接口

　　6ES7516-3AN02-0AB0：CPU1516-3PN/DP，1MB程序，5MB數據；10ns；集成X1:2xPN接口，X2:1xPN接口，X3:1xDP接口

　　6ES7515-2AM02-0AB0：CPU1515-2PN，500KB程序，3MB數據；30ns；集成X1:2xPN接口，X2:1xPN接口

　　6ES7513-1AL02-0AB0：CPU1513-1PN，300KB程序，1.5MB數據；40ns；集成2xPN接口

　　6ES7511-1AK02-0AB0：CPU1511-1PN，150KB程序，1MB數據；60ns；集成2xPN接口

　　緊湊型CPU：

　　6ES7512-1CK01-0AB0：CPU1512C-1PN， 250KB程序，1MB數據；48ns；集成2xPN接口；集成32DI/32DO，5AI/2AO，6HSC@100kHz

　　6ES7511-1CK01-0AB0：CPU1511C-1PN， 175KB程序，1MB數據；60ns；集成2xPN接口；集成16DI/16DO，5AI/2AO，6HSC@100kHz

　　高防護等級CPU：

　　6ES7516-2PN00-0AB0：CPU1516PRO-2PN，1MB程序，5MB數據；10ns；集成X1:3xPN接口，X2:1xPN接口

　　分布型CPU：

　　6ES7512-1DK01-0AB0：CPU1512SP-1PN，200KB程序，1MB數據；48ns；集成1xPN接口(可用ET200SP總線适配器再拓展2個PN接口)

　　6ES7510-1DJ01-0AB0：CPU1510SP-1PN，100KB程序，750KB數據；72ns；集成1xPN接口(可用ET200SP總線适配器再拓展2個PN接口)

　　開放型CPU：

　　6ES7677-2AA31-0EB0：CPU1515SPPC，4GBRAM，30GBCFAST；預裝32位WINDOWSEMBEDDEDSTANDARD7E，預裝CPU1505SPV2.1 軟件控制器；必須配一個總線适配器。

　　6ES7677-2AA41-0FB0：CPU1515SPPC，4GBRAM，30GBCFAST；預裝64位WINDOWSEMBEDDEDSTANDARD7P，預裝CPU1505SPV2.1軟件控制器；必須配一個總線适配器。

　　6ES7677-2AA41-0FK0：CPU1515SPPC，4GBRAM，30GBCFAST；預裝64位WINDOWSEMBEDDEDSTANDARD7P，預裝CPU1505SPV2.1軟件控制器和WINCCADVANCEDRUNTIMEV14SP1(帶有128點授權)；必須配一個總線适配器。

　　6ES7677-2AA41-0FL0：CPU1515SPPC，4GBRAM，30GBCFAST；預裝64位WINDOWSEMBEDDEDSTANDARD7P，預裝CPU1505SPV2.1軟件控制器和WINCCADVANCEDRUNTIMEV14SP1(帶有512點授權)；必須配一個總線适配器。

　　6ES7677-2AA41-0FM0：CPU1515SPPC，4GBRAM，30GBCFAST；預裝64位WINDOWSEMBEDDEDSTANDARD7P，預裝CPU1505SPV2.1軟件控制器和WINCCADVANCEDRUNTIMEV14SP1(帶有2048點授權)；必須配一個總線适配器。

　　開放型CPU(第二代)：

　　6ES7677-2DB42-0GB0：CPU1515SPPC2，8GBRAM，120GBCFAST；預裝64位Windows10EnterpriseLTSB2016，預裝CPU1505SPV2.5軟件控制器；必須配一個總線适配器。

　　6ES7677-2DB42-0GK0：CPU1515SPPC2，8GBRAM，120GBCFAST；預裝64位Windows10EnterpriseLTSB2016，預裝CPU1505SPV2.5軟件控制器和WINCCADVANCEDRUNTIMEV15(帶有128點授權)；；必須配一個總線适配器。

　　6ES7677-2DB42-0GL0：CPU1515SPPC2，8GBRAM，120GBCFAST；預裝64位Windows10EnterpriseLTSB2016，預裝CPU1505SPV2.5軟件控制器和WINCCADVANCEDRUNTIMEV15(帶有512點授權)；；必須配一個總線适配器。

　　6ES7677-2DB42-0GM0：CPU1515SPPC2，8GBRAM，120 GBCFAST；預裝64位Windows10EnterpriseLTSB2016，預裝CPU1505SPV2.5軟件控制器和WINCCADVANCEDRUNTIMEV15(帶有2048點授權)；；必須配一個總線适配器。

　　6ES7677-2DB40-0GB0：CPU1515SPPC2，8GBRAM，120 GBCFAST；CPU1505SPV2.5軟件控制器Ready4Linux；必須配一個總線适配器。

　　軟控制器：

　　6ES7672-7AC01-0YA0：CPU1507S V2.x(1個浮點授權)，僅能在SIMATICIPC上使用

　　6ES7672-8AC01-0YA0：CPU1508S V2.x(1個浮點授權)，僅能在SIMATICIPC上使用

　　6ES7806-2CD03-0YA0：S7-1500軟件控制器用ODKV2.5，使用C/C++擴展S7-1500軟件控制器的功能

　　CPU通信模塊：

　　分布型CPU通信模塊：

　　6ES7545-5DA00-0AB0：S7-1510/1512SPCPUDP通信模塊(RS-485PROFIBUS-DP)

　　連接模塊：

　　ET200proCPU連接模塊：

　　6ES7194-4AP00-0AA0：ET200proCPU1516PRO-2PN連接模塊，3xM12and2x7/8"for2xPROFINET

　　CPU存儲卡：

　　CPU存儲卡：

　　6ES7954-8LC03-0AA0：S7-1200/15004M存儲卡

　　6ES7954-8LE03-0AA0：S7-1200/150012M存儲卡

　　6ES7954-8LF03-0AA0：S7-1200/150024M存儲卡

　　6ES7954-8LL03-0AA0：S7-1200/1500256M存儲卡

　　6ES7954-8LP02-0AA0：S7-1200/15002G存儲卡

　　6ES7954-8LT03-0AA0：S7-1200/150032G存儲卡

　　接口模塊：

　　ET200MP有源背闆：

　　6ES7590-0BD00-0AA0：ET200MP有源背闆，4槽

　　6ES7590-0BH00-0AA0：ET200MP有源背闆，8槽

　　6ES7590-0BL00-0AA0：ET200MP有源背闆，12槽

　　6ES7590-0CA00-0AA0：有源背闆蓋闆，5片一包

　　ET200MP接口模塊：

　　6ES7155-5AA01-0AB0：ET200MPIM155-5PNST标準型接口模塊

　　6ES7155-5AA00-0AC0：ET200MPIM155-5PNHF高性能型接口模塊

　　6ES7155-5BA00-0AB0：ET200MPIM155-5DPST标準型接口模塊

　　6ES7155-5AA00-0AA0：ET200MPIM155-5PNBA基本型接口模塊（可支持連接12個IO模塊，不支持safety，PNIRT，系統冗餘，MRPD）

　　電源模塊：

　　電源管理模塊：

　　6ES7505-0RB00-0AB0：60W，額定輸入電壓 DC24/48/60V，擴展CPU帶電保持存儲區（适用于STEP7ProfessionalV14SP1和CPUFW2.1及以上）

　　6ES7507-0RA00-0AB0：60W，額定輸入電壓AC/DC120/230V

　　6ES7505-0RA00-0AB0：60W，額定輸入電壓DC24/48/60V

　　6ES7505-0KA00-0AB0：25W，額定輸入電壓DC24V

　　輸入/輸出模塊：

　　模拟量輸出模塊：

　　6ES7532-5HF00-0AB0：AQ8：模拟量輸出模塊，高速 AQ8xU/IHS，35mm模塊，不含前連接器

　　6ES7532-5HD00-0AB0：AQ4：模拟量輸出模塊，AQ4xU/IST，35mm模塊，不含前連接器

　　6ES7532-5ND00-0AB0：AQ4：模拟量輸出模塊，高性能，通道隔離，AQ4xU/IHF，35mm模塊，不含前連接器

　　6ES7532-5NB00-0AB0：AQ2：模拟量輸出模塊，AQ2xU/IST，25mm模塊，含前連接器

　　模拟量輸入模塊：

　　6ES7531-7LH00-0AB0：AI16：模拟量輸入模塊，AI16xU35mm模塊，不含前連接器

　　6ES7531-7MH00-0AB0：AI16：模拟量輸入模塊，AI16xI35mm模塊，不含前連接器

　　6ES7531-7KF00-0AB0：AI8：模拟量輸入模塊，AI8xU/I/RTD/TCST，(支持4通道RTD)，35mm模塊，不含前連接器

　　6ES7531-7NF10-0AB0：AI8：模拟量輸入模塊，高速，AI8xU/IHS，35mm模塊，不含前連接器

　　6ES7531-7PF00-0AB0：AI8：模拟量輸入模塊，高性能，通道隔離，AI8xU/R/RTD/TCHF(支持8通道RTD)，35mm模塊，不含前連接器

　　6ES7531-7NF00-0AB0：AI8：模拟量輸入模塊，高性能，通道隔離，AI8xU/IHF，35mm模塊，不含前連接器

　　6ES7531-7QD00-0AB0：AI4：模拟量輸出模塊，AI4xU/I/RTD/TCST，25mm模塊，含前連接器

　　模拟量輸入/輸出模塊：

　　6ES75347QE000AB0：AI4/AQ2：模拟量輸入/輸出模塊AI/AO4xU/I/RTD/TC2xU/IST，25mm模塊，含前連接器

　　數字量輸出模塊：

　　6ES75221BP000AA0: DQ64：數字量輸出模塊，源型，晶體管 DQ64x24VDC/0.5ABA，35mm模塊，不含前連接器，需要配合Topconnector使用

　　6ES75221BP500AA0: DQ64：數字量輸出模塊，漏型，晶體管 DQ64x24VDC/0.5ABA，35mm模塊，不含前連接器，需要配合Topconnector使用

　　6ES75221BL010AB0: DQ32：數字量輸出模塊，晶體管 DQ32x24VDC/0.5AHF，35mm模塊，不含前連接器

　　6ES75221BL100AA0: DQ32：數字量輸出模塊，晶體管 DQ32x24VDC/0.5ABA，25mm模塊，含前連接器

　　6ES75221BH010AB0: DQ16：數字量輸出模塊，晶體管 DQ16x24VDC/0.5AHF，35mm模塊，不含前連接器

　　6ES75221BH100AA0: DQ16：數字量輸出模塊，晶體管 DQ16x24VDC/0.5ABA，25mm模塊，含前連接器

　　6ES75225FH000AB0: DQ16：數字量輸出模塊，可控矽 DQ16x230VAC/1AST(TRIAC)，35mm模塊，不含前連接器

　　6ES7522-5HH00-0AB0: DQ16：數字量輸出模塊，繼電器 DQ16x230VAC/2AST(RELAY)，35mm模塊，不含前連接器

　　6ES7522-5EH00-0AB0: DQ16：數字量輸出模塊，晶體管DQ16X24...48VUC/125VDC/0.5A，35mm模塊，不含前連接器

　　6ES7522-1BF00-0AB0: DQ8：數字量輸出模塊，高性能  DQ8x24VDC/2AHF，35mm模塊，不含前連接器

　　6ES7522-5FF00-0AB0: DQ8：數字量輸出模塊，可控矽  DQ8x230VAC/2AST(TRIAC)，35mm模塊，不含前連接器

　　6ES7522-5HF00-0AB0: DQ8：數字量輸出模塊，繼電器 DQ8x230VAC/5AST(RELAY)，35mm模塊，不含前連接器

　　數字量輸入模塊：

　　6ES7521-1BP00-0AA0: DI64：數字量輸入模塊，基本型  DI64x24VDCBA，35mm模塊，不含前連接器，需要配合Topconnector使用

　　6ES7521-1BL00-0AB0: DI32：數字量輸入模塊，高性能  DI32x24VDCHF，35mm模塊，不含前連接器

　　6ES7521-1BL10-0AA0: DI32：數字量輸入模塊，DI32x24VDCBA，25mm模塊，含前連接器

　　6ES7521-1BH00-0AB0: DI16：數字量輸入模塊，高性能 DI16x24VDCHF，35mm模塊，不含前連接器

　　6ES7521-1BH10-0AA0: DI16：數字量輸入模塊，DI16x24VDCBA，25mm模塊，含前連接器

　　6ES7521-1BH50-0AA0: DI16：數字量輸入模塊，源型，DI16x24VDCSRCBA，35mm模塊，不含前連接器

　　6ES7521-1FH00-0AA0: DI16：數字量輸入模塊，DI16x230VACBA，35mm模塊，不含前連接器

　　6ES7521-7EH00-0AB0: DI16：數字量輸入模塊，DI16X24...125VUCHF，35mm模塊，不含前連接器

　　數字量輸入/輸出模塊：

　　6ES7523-1BP50-0AA0: DI32/DQ32：數字量輸入/輸出模塊，32x24VDC/32x24VDC/0.5ABA，35mm模塊，需要配合Topconnector使用

　　6ES7523-1BL00-0AA0: DI16/DQ16：數字量輸入/輸出模塊，16x24VDC/16x24VDC/0.5ABA，25mm模塊，含前連接器

　　工藝模塊：

　　        6ES7550-1AA00-0AB0：TMCount2x24V：2通道高速計數器與位置采集(增量型編碼器，24V信号)，35mm模塊，不含前連接器

　　6ES7551-1AB00-0AB0:2通道計數與位置采集(增量型/--值編碼器SSI，RS422和5VTTL信号)，35mm模塊，不含前連接器

　　6ES7552-1AA00-0AB0: TMTimerDIDQ16x24V帶時間戳、高速計數、PWM等功能，35mm模塊，不含前連接器

　　6ES7553-1AA00-0AB0: TMPTO4，4通道PTO模塊，可以連接4個步進電機軸，200kHz@24V/TTL，1MHz@RS422，集成2DI，1DQ

　　通訊

　　通訊模塊：

　　        6GK7542-1AX00-0xE0: 通訊模塊CM1542-1，將S7-1500連接到PROFINET作爲IOcontroller.TCP/IPISO-on-TCPUDPS7，通訊IP廣播，多播，SNMPV1time-of-day，支持NTP2xRJ45(10/100MbIT)時鍾同步。

　　6GK7542-5DX00-0xE0：通訊模塊CM1542-5，將S7-1500 連接到PROFIBUSDP作爲DPV1Master或DPSlave.支持S7andPG/OP，通訊數據記錄，routingtime-of-day，同步診斷

　　6GK7542-5FX00-0xE0：通訊處理器 CP1542-5將SIMATICS7-1500連接到PROFIBUSDP作爲DPV1master或DPslaveS7，支持PG/OP通訊，支持time-of-day同步診斷，減少數量架構。

　　6GK7542-6UX00-0xE0：

　　通訊處理器CP1542SP-1將一個SIMATICS7-ET200SP連接到工業以太網；開放式IE通訊(TCP/IPISO-on-TCPUDP)PG/OPS7routingIPbroadcast/multicastSNMPV1DHCPEmailIPV4/IPV6time-of-daysynchronizationviaNTPaccesstowebserverofCPUBusAdaptersrequired

　　6GK7542-6VX00-0xE0：

　　通訊處理器CP1542SP-1IRC將一個SIMATICS7-ET200SP連接到IndustrialEthernetSINAUTST7TeleControlServerBasic，IEC-60870-5-104orDNP3，protocoltoacontrolcenter；OpenIEcommunicationTCP/IPISO-on-TCPUDP)IPbroadcast/multicastSNMPV1DHCPSecuree-MailIPV4/IPV6 支持SINEMA遠程連接自動配置；time-of-daysynchronizationviaNTPaccesstowebserveroftheCPUbusadapterrequired

　　6GK7543-1AX00-0xE0：

　　通訊處理器CP1543-1將SIMATICS7-1500連接到工業以太網，支持TCP/IPISOUDPS7通訊和IPBroadcast/Multicastsecurity(VPNFirewall)Diagnostics，SNMPV1/V3DHCPFTP，client/serverEmail，IPv4/IPv6Timesynchronization，viaNTP1xRJ45(10/100/1000MB)。

　　6GK7543-6WX00-0xE0：

　　通訊處理器CP1543SP-1將一個SIMATICS7-ET200SP連接到工業以太網； 安全(防火牆和VPN)OpenIE通訊(TCP/IPISO-on-TCPUDP)PG/OPS7路由IP廣播/組播SNMPV1/V3DHCPsecureemailPV4/IPV6支持SINEMA遠程連接自動配置，通過NTP時鍾同步，accesstowebserverofCPUbusadapterrequired。

　　        6ES7540-1AB00-0AA0：PtPRS422/485通訊模塊

　　6ES7541-1AB00-0AB0：PtPRS422/485，高性能通訊模塊（支持ModbusRTU）

　　6ES7540-1AD00-0AA0：PtPRS232通訊模塊

　　6ES7541-1AD00-0AB0: PtPRS232，高性能通訊模塊（支持ModbusRTU）

　　安裝導軌：

　　6ES7590-1BC00-0AA0:S7-1500安裝導軌：2000mm

　　6ES7590-1AJ30-0AA0:S7-1500安裝導軌：830mm

　　6ES7590-1AF30-0AA0:S7-1500安裝導軌：530mm

　　6ES7590-1AE80-0AA0:S7-1500安裝導軌：482mm

　　6ES7590-1AC40-0AA0：S7-1500安裝導軌：245mm

　　6ES7590-1AB60-0AA0：S7-1500安裝導軌：160mm

　　附件：

　　6ES7592-1AX00-0AA0：标簽，25mm模闆适用，100片

　　6ES7592-2AX00-0AA0：标簽，灰，35mm模闆适用，100片

　　6ES7592-2CX00-0AA0：标簽，黃，35mm模闆适用，100片

　　6ES7592-1AM00-0xB0：35mm模闆前連接器，螺釘型，40針，含4根跳線

　　6ES7592-1BM00-0xB0：35mm模闆前連接器，快連型，40針，含4根跳線

　　6ES7592-1BM00-0xA0：25mm模闆前連接器，快連型，40針，含4根跳線

　　6ES7590-5AA00-0AA0："用于連接PE（地）到S7-1500安裝導軌的接地元件，對于2000mm的安裝導軌是必須的每個包裝20片"

　　備件：

　　6ES7591-1AA01-0AA0：S7-1511/13CPU顯示面闆

　　6ES7590-8AA00-0AA0：S7-1500PS/PM供電模闆連接頭，内含10片

　　6ES7528-0AA70-7AA0：接口模塊(6ES7155-5AA00-0AB0)前蓋闆5片/包

　　6ES7528-0AA00-7AA0：I/O模塊前蓋闆5片/包，35mm模闆适用

　　6ES7528-0AA00-0AA0：I/O模塊前蓋闆5片/包，25mm模闆适用

　　6ES7590-0AA00-0AA0：U型連接器，，5片/包

　　6ES7592-3AA00-0AA0：跳線，20片/包

　　6ES7590-5CA00-0AA0：35mm模塊屏蔽套件：含屏蔽端子，框架以及24VDC接線端

　　6ES7590-5CA00-0AA0：25mm模塊屏蔽套件：含屏蔽端子，框架以及24VDC接線端

　　6ES7590-5BA00-0AA0：模拟量/技術模闆專用屏蔽端子

　　博途

　　TIA博途平台包含：

　　SIMATICSTEP7V13SP1，

　　SIMATICWinCCV13SP1

　　SINAMICSStartdriveV13SP1

　　安裝以上三種軟件任意一種就會附帶安裝博途平台，可以把博途平台理解爲這三款軟件的“操作系統”。

　　STEP7

　　STEP7(TIAPortal) 能組态S7-1200、S7-1500、S7-300/400 和WinAC。STEP7(TIAPortal) 有2 種版本，可根據使用的PLC系列進行選擇：

　　①、STEP7Basic，用于組态S7-1200

　　②、STEP7Professional，用于組态S7-1200、S7-1500、S7-300/400 和WinAC

　　WinCC

　　WinCC(TIAPortal) 不同于傳統的WinCCV7 隻能組态上位機，WinCC(TIAPortal) 包括了傳統WinCC的全部功能，并且集成了組态觸摸屏的功能。按照博途的規劃以後不會存在單獨的觸摸屏組态軟件了。

　　補充：現在常用西門子觸摸屏編程軟件爲WinCCFlexible2008sp4與WinCCFlexibleSMARTV3。WinCCFlexibleSMARTV3主要用于SMARTV3系列觸摸屏，WinCCFlexible2008sp4用于除了SMARTV3系列之外的觸摸屏。

　　觸摸屏設備在西門子官方文檔中稱作SIMATIC 面闆，在資料中用到“面闆”描述的基本都是觸摸屏。

　　WinCC(TIAPortal) 有4種版本，具體使用那個版本，可根據組态的設備進行選擇：

　　①、WinCCBasic，用于組态精簡系列觸摸屏，在安裝STEP7Basic 和STEP7Professional 時WinCCBasic會自動默認安裝，這個版本應該不單獨提供。

　　②、WinCCComfort，用于組态所有面闆（包括精智面闆和移動面闆）

　　③、WinCCAdvanced，可組态全系列觸摸屏和PC、單用戶站點。

　　④、WinCCProfessional，可組态全系列觸摸屏和PC、單用戶站點以及SCADA 系統。

　　以上所有版本都是向下兼容，安裝了較高版本的自動會有較低版本的功能。
