S7-200SMART

　　産品亮點

　　機型豐富，更多選擇

　　提供不同類型、I/O點數豐富的CPU模塊，單體I/O點數高可達60點，可滿足大部分小型自動化設備的控制需求。另外，CPU模塊配備标準型和經濟型供用戶選擇，對于不同的應用需求，産品配置更加靈活，大限度的控制成本。

　　選件擴展，精确定制

　　新穎的信号闆設計可擴展通信端口、數字量通道、模拟量通道。在不額外占用電控櫃空間的前提下，信号闆擴展能更加貼合用戶的實際配置，提升産品的利用率，同時降低用戶的擴展成本。

　　高速芯片

　　配備西門子專用高速處理器芯片，基本指令執行時間可達0.15μs，一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，複雜的工藝要求時表現的從容不迫。

　　以太互聯，經濟便捷

　　CPU模塊本體标配以太網接口，集成了強大的以太網通信功能。一根普通的網線即可將程序下載到PLC中，方便快捷，省去了專用編程電纜。通過以太網接口還可與其它CPU模塊、觸摸屏、計算機進行通信，輕松組網。

　　三軸脈沖，運動自如

　　CPU模塊本體多集成3路高速脈沖輸出，頻率高達100kHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向導設置功能，快速實現設備調速、定位等功能。

　　通用SD卡，方便下載

　　本機集成MicroSD卡插槽，使用市面上通用的MicroSD卡即可實現程序的更新和PLC固件升級，極大地方便了客戶工程師對用戶的服務支持，也省去了因PLC固件升級返廠服務的不便。

　　軟件友好

　　在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單、全移動式界面窗口、方便的程序注釋功能、強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短産品上市時間。

　　無縫集成

　　SIMATICS7-200SMART可編程控制器，SIMATICSMARTLINE觸摸屏和SINAMICSV20變頻器整合，爲OEM客戶帶來高性價比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的全方位需求。

　　性能參數

　　CPU模塊

　　全新設計

　　全新的S7-200SMART帶來兩種不同類型的CPU模塊，标準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。标準型作爲可擴展CPU模塊，可滿足對I/O規模有較大需求，邏輯控制較爲複雜的應用；而經濟型CPU模塊直接通過單機本體滿足相對簡單的控制需求。

　　信号闆

　　對于少量的I/O點數擴展及更多通信端口的需求，全新設計的信号闆能夠提供更加經濟、靈活的解決方案。

　　網絡通信

　　豐富的通信端口，集成強大的以太網通信

　　S7-200SMARTCPU模塊本體集成1個以太網接口和1個RS485接口，通過擴展CM01信号闆，其通信端口數量至多可增至3個。可滿足小型自動化設備連接觸摸屏、變頻器等第三方設備的衆多需求。

　　以太網通信

　　所有CPU模塊标配以太網接口，支持西門子S7協議、TCP/IP協議、有效支持多種終端連接：

　　·可作爲程序下載端口（使用普通網線即可）

　　·與SMARTLINEHMI進行通信

　　·通過交換機與多台以太網設備進行通信，實現數據的快速交互

　　·至多支持4個設備通信

　　串口通信

　　S7-200SMARTCPU模塊均集成1個RS485接口，可以與變頻器、觸摸屏等第三方設備通信。如果需要額外的串口，可通過擴展CM01信号闆來實現，信号闆支持RS232/RS485自由轉換，至多支持4個設備。

　　串口支持下列協議：

　　·Modbus-RTU

　　·PPI

　　·USS

　　·自由口通信

　　與上位機的通信

　　通過PCAccess，操作人員可以輕松通過上位機讀取S7-200SMART的數據，從而實現設備監控或者進行數據存檔管理。

　　（PCAccess是專門爲S7-200系列PLC開發的OPC服務器協議，專門用于小型PLC與上位機交互的OPC軟件）

　　運動控制

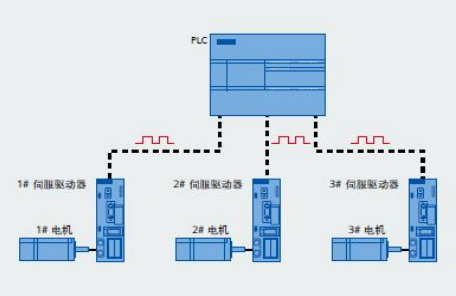

　　三軸100kHz高速脈沖輸出，實現精确定位

　　運動控制基本功能

　　·标準型晶體管輸出CPU模塊，ST40/ST60提供3軸100kHz高速脈沖輸出，支持PWM（脈寬調制）和PTO脈沖輸出

　　·在PWM方式中，輸出脈沖的周期是固定的，脈沖的寬度或占空比由程序來調節，可以調節電機速度、閥門開度等

　　·在PTO方式（運動控制）中，輸出脈沖可以組态爲多種工作模式，包括自動尋找原點，可實現對步進電機或伺服電機的控制，達到調速和定位的目的

　　·CPU本體上的Q0.0，Q0.1和Q0.3可組态爲PWM輸出或高速脈沖輸出，均可通過向導設置完成上述功能

　　PWM和運動控制向導設置

　　爲了簡化您應用程序中位控功能的使用，STEP7-Micro/WINSMART提供的位控向導可以幫助您在幾分鍾内全部完成PWM、PTO的組态。該向導可以生成位控指令，您可以用這些指令在您的應用程序中對速度和位置進行動态控制。

　　PWM向導設置根據用戶選擇的PWM脈沖個數，生成相應的PWMx_RUN子程序框架用于編輯。

　　運動控制向導至多提供3軸脈沖輸出的設置，脈沖輸出速度從20Hz到100kHz可調。

　　運動控制功能特點

　　·提供可組态的測量系統，輸入數據時既可以使用工程單位（如英寸或厘米），也可以使用脈沖數

　　·提供可組态的反沖補償

　　·支持絕對、相對和手動位控模式

　　·支持連續操作

　　·提供多達32組運動動包絡，每組包絡至多可設置16種速度

　　·提供4種不同的參考點尋找模式，每種模式都可對起始的尋找方向和接近方向進行選擇

　　運動控制的監控

　　爲了幫助用戶開發運動控制方案，STEP7-Micro/WINSMART提供運動控制面闆。其中的操作、組态和包絡組态的設置使用戶在開發過程的啓動和測試階段就能輕松監控運動控制功能的操作。

　　·使用運動控制面闆可以驗證運動控制功能接線是否正确，可以調整組态數據并測試每個移動包絡

　　·顯示位控操作的當前速度、當前位置和當前方向，以及輸入和輸出LED（脈沖LED除外）的狀态

　　·查看修改在CPU模塊中存儲的位控操作的組态設置

　　優點

　　界面友好，軟件操作更加人性化

　　STEP7-Micro/WINSMART是專門爲S7-200SMART開發的編程軟件，能在WindowsXPSP3/Windows7上運行，支持LAD、FBD、STL語言。安裝文件小于100MB。在沿用STEP7-Micro/WIN編程理念的同時，更多的人性化設計使編程更容易上手，項目開發更加快。

　　全新菜單設計

　　摒棄了傳統的下拉式菜單，采用了新穎的帶狀式菜單設計，所有菜單選項一覽無餘，形象的圖标顯示，操作更加方便快捷。

　　雙擊菜單即可隐藏，給編程窗口提供更多的可視空間。

　　全移動式窗口設計

　　軟件界面中的所有窗口均可随意移動、并提供八種拖拽放置方式。

　　主窗口、程序編輯窗口、輸出窗口、變量表、狀态圖等窗口均可按照用戶的習慣進行組合，大限度的提高編程效率。

　　變量定義與程序注釋

　　用戶可根據工藝需求自定義變量名，并且直接通過變量名進行調用，完全享受編程語言的便利。根據實現的功能，特殊功能寄存器調用後自動命名，更加便捷。

　　STEP7-Micro/WINSMART提供了完善的注釋功能，能爲程序塊、編程網絡、變量添加注釋，大幅提高程序的可讀性。當鼠标移動到指令塊時，自動顯示各管腳支持的數據類型。

　　強大的密碼保護

　　STEP7-Micro/WINSMART不僅對計算機中的程序源提供密碼保護，同時對CPU模塊中的程序也提供密碼保護，滿足用戶對密碼保護的不同需求，保護用戶的知識産權。

　　STEP7-Micro/WINSMART對程序源實現三重保護：包括爲爲工程、POU（程序組織單元）、數據頁設置密碼，隻有授權的用戶才能查看并修改相應的内容。

　　編程軟件對CPU模塊裡的程序提供4級不同權限密碼保護：

　　·全部權限（1級）

　　·部分權限（2級）

　　·至小權限（3級）

　　·禁止上載（4級）

　　新穎的設置向導

　　STEP7-Micro/WINSMART集成了簡易快捷的向導設置功能，隻需按照向導提示設置每一步的參數即可完成複雜功能的設定。新的向導功能允許用戶直接對其中某一步的功能進行設置，修改已設置的向導便無需重新設置每一步。

　　向導設置支持以下功能：

　　·HSC（高速計數）

　　·運動控制

　　·PID

　　·PWM（脈寬調制）

　　·文本顯示

　　狀态監控

　　在STEP7-Micro/WINSMART狀态圖中，可監測PLC每一路輸入/輸出通道的當前值，同時可對每路通道進行強制輸入操作來檢驗程序邏輯的正确性。

　　狀态監測值既能通過數值形式，也能通過比較直觀的波形圖來顯示，二者可相互切換。

　　另外，對PID和運動控制操作，STEP7-Micro/WINSMART通過專門的操作面闆可對設備運行狀态進行監控。

　　便利的指令庫

　　在PLC編程中，一般將多次反複執行的相同任務編寫成一個子程序，將來可以直接調用。使用子程序可以更好地組織程序結構，便于調試和閱讀。

　　STEP7-Micro/WINSMART提供便利的指令庫功能，將子程序轉化成指令塊，與普通指令塊一樣，直接拖拽到編程界面就能完成調用。指令庫功能提供了密碼保護功能，防止庫文件被随意查看或修改。

　　另外，西門子公司提供了大量完成各種功能的指令庫，均可輕松添加到軟件中。

　　解決方案

　　笙磬合音，無縫集成

　　西門子SIMATIC自動化産品與SINAMICS驅動産品結合，高性價比的SIMATICS7-200SMARTPLC，SIMATICSMARTLINE觸摸屏，SINAMICSV20變頻器及SINAMICSV80/V60伺服系統，爲機器制造商帶來的小型自動化解決方案，覆蓋用戶對于人機交互、自動化控制以及驅動的全方位需求。該解決方案有利于用戶提升機器設備的性能，降低開發成本，大幅縮短機器設備的上市時間，真正有效地提高用戶的市場競争力。
